Árvore do Caso¶

A Árvore do Caso mostra como o STB ou STBX aberto é formado. Ela reúne o caso principal, os arquivos incluídos e os códigos encontrados em cada arquivo, na ordem em que são lidos.

Use a árvore para localizar rapidamente onde um dado foi declarado, acompanhar as inclusões do caso e abrir a linha correspondente no editor.

Abrir a Árvore do Caso¶

Use o botão Árvore do Caso, no grupo final da barra de ferramentas, ou o comando Exibir > Árvore do Caso. O painel pode ser redimensionado, ocultado e restaurado sem fechar os arquivos abertos.

Cada STB ou STBX aberto possui uma raiz própria. Quando houver vários casos abertos, selecione a raiz correspondente ao caso que deseja examinar.

Como a árvore é organizada¶

Caso principal: É a raiz da árvore e mostra o nome do STB ou STBX aberto.
Arquivo incluído: Aparece como ramo no ponto em que é chamado pelo caso. Expandir o ramo mostra os códigos e as demais inclusões existentes naquele arquivo.
Código: Aparece como uma ocorrência dentro do arquivo, acompanhado de sua linha. Quando houver uma descrição disponível, ela ajuda a distinguir ocorrências do mesmo código.
Aviso estrutural: Identifica problemas como arquivo ausente ou ilegível, inclusão cíclica, arquivo alcançado por mais de um caminho ou caminho que não pôde ser resolvido.

A posição dos ramos acompanha a ordem de leitura. O mesmo arquivo ou código pode aparecer mais de uma vez quando houver mais de uma ocorrência no caso.

Arquivos de resultado, como OUT, LOG, PLT, CSV, SAV e HIS, não aparecem como ramos de entrada. Eles continuam disponíveis pelas ações próprias de resultado da interface.

Navegar para um arquivo ou código¶

Selecione um código para abrir seu arquivo e posicionar o editor na linha correspondente.
Dê duplo clique no nome de um arquivo para abri-lo no editor.
Expanda ou recolha os ramos para deixar visível somente a parte do caso que está sendo investigada.
Quando o mesmo arquivo aparecer em mais de um ponto, use o ramo que corresponde ao caminho de leitura desejado.

A navegação apenas muda o arquivo e a linha em foco. O conteúdo do caso não é alterado.

Atualização após uma edição¶

A árvore representa a última versão salva dos arquivos. Enquanto houver uma alteração ainda não salva, ela pode ser indicada como desatualizada.

Depois do salvamento, a árvore atualiza os arquivos, inclusões e códigos afetados. Os ramos abertos são preservados sempre que possível. Em casos grandes, a interface mostra o progresso da atualização e permite cancelá-la.

Problemas na estrutura do caso¶

Um aviso na árvore indica onde a leitura da estrutura foi interrompida ou ficou ambígua. Selecione o aviso para abrir o arquivo relacionado e verificar o caminho ou a inclusão.

Esses avisos tratam da organização dos arquivos. Mensagens produzidas durante a crítica ou a simulação permanecem no OUT e no Relatório Interativo.

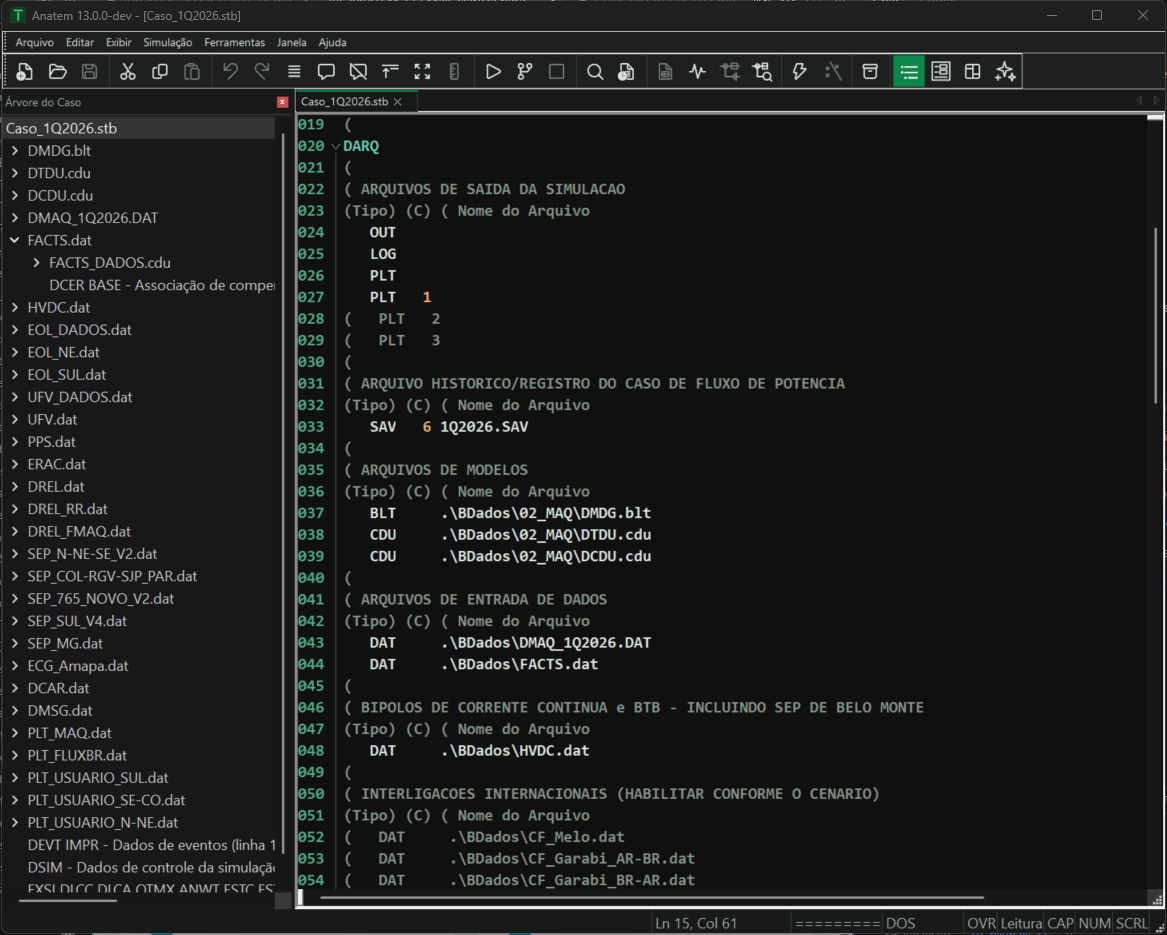

Fig. 1 Árvore do Caso com o STB aberto, os arquivos incluídos e os códigos reconhecidos em cada arquivo.¶
