Overview¶

O Overview reúne informações do OUT e séries do PLT para uma primeira leitura da execução. Os cartões resumem o alcance dos dados e os principais comportamentos observados; as listas e os gráficos permitem abrir o detalhe que sustenta cada indicador.

O Overview é a visão inicial da aba de Análise após uma execução EXSI concluída normalmente. As guias superiores permitem alternar, sem abrir outro documento, entre Overview, o Relatório Interativo, e a Visão Geoespacial.

Cabeçalho e atualização¶

O cabeçalho identifica o contexto corrente e os arquivos associados.

Nome do caso: Nome do STB ou STBX que originou a análise.
Arquivos associados: Nome do caso, dos arquivos PLT e do OUT usados na leitura atual. Essa relação identifica os arquivos carregados; não procura versões históricas equivalentes.
Atualizar: Relê os arquivos do caso e recompõe todas as métricas. O Overview não se atualiza silenciosamente enquanto o usuário examina um resultado. Se o OUT ou o PLT mudar, um aviso informa que a análise está desatualizada.
Recolher cabeçalho: Libera espaço vertical sem esconder o nome do contexto corrente.

Quando o PLT está ausente, truncado ou incompatível, o Overview mostra o problema e mantém disponíveis as informações que ainda podem ser obtidas do OUT. Quando falta o OUT, permanecem as curvas e estatísticas possíveis, mas eventos e corte de carga ficam indisponíveis.

Estados usados na interface¶

Os estados evitam apresentar falta de dados como resultado favorável.

Disponível: A fonte e os dados necessários foram encontrados.
Não disponível ou Métrica não disponível: Falta uma fonte, unidade, identidade ou quantidade mínima de amostras. Não expressa resultado positivo nem negativo.
Sem indício relevante: A regra foi executada sobre os sinais válidos e não encontrou o padrão procurado com os critérios correntes.
Indício ou Possível: O padrão observado é compatível com a hipótese indicada, mas ainda requer conferência técnica.
Inconclusivo ou Não avaliável: Os sinais existem, mas não sustentam a distinção necessária, ou falta uma dependência essencial, como a referência de uma máquina.
Qualidade não verificada: A métrica de frequência foi calculada, porém não existe VOLT da mesma barra para verificar se as amostras ocorreram durante tensão muito baixa.

Indicadores principais¶

Os quatro cartões iniciais descrevem a disponibilidade e o alcance temporal da análise.

PLT

Indica se o arquivo de plotagem foi encontrado. A linha inferior informa a quantidade de amostras temporais e a quantidade de sinais lidos. Um PLT disponível ainda pode ser marcado como truncado ou incompatível pelo aviso superior.

Horizonte simulado

Diferença entre o último e o primeiro instante válido do PLT:

\[T_\mathrm{simulado} = t_\mathrm{final} - t_\mathrm{inicial}\]

A linha inferior apresenta os dois instantes e a quantidade de instantes registrados. Esse campo mede o trecho disponível no PLT; não é o tempo de processamento da simulação.

Corte efetivo de carga

Soma, em MW, somente eventos efetivos cuja potência foi impressa explicitamente no OUT. A linha inferior conta os eventos incluídos. Percentuais de MD1 e MD3 não são convertidos em MW, e contadores cumulativos não são somados como se fossem novos cortes.

Eventos de execução

Quantidade de ocorrências com instante reconhecidas no OUT e usadas na linha do tempo. Erros, avisos e erros ignorados pertencem ao Relatório Interativo e não são contados novamente como eventos.

Triagem de tensão¶

A seção Comportamento das barras monitoradas considera sinais VOLT absolutos, conhecidos e expressos em pu. Sinais em modo de desvio continuam visíveis na lista geral, mas não entram nos indicadores de tensão.

A triagem considera somente o intervalo definido por Analisar a partir de na linha do tempo. O instante de corte aparece junto ao título da seção, na forma t >= tempo ou t > tempo, conforme a escolha realizada.

Uma barra com tensão zero é considerada desconectada e fica fora das métricas e conclusões de tensão. A ocorrência continua visível nos eventos, sem ser apresentada como colapso ou como problema sistêmico. Valores baixos, mas não nulos, permanecem analisáveis.

Campos do resumo de tensão¶

Estado da triagem: Rótulo que resume o nível mais relevante encontrado no conjunto de barras. O botão ? apresenta a explicação correspondente. As possíveis conclusões são descritas em Possíveis conclusões de tensão.
Cobertura: Quantidade de barras com série válida para análise. A linha inferior mostra quantos sinais VOLT únicos foram monitorados. A cobertura acompanha toda conclusão espacial apresentada.
P10 dos mínimos: Décimo percentil dos mínimos individuais das barras válidas. Em outras palavras, indica a região inferior da distribuição dos mínimos sem se limitar à pior barra isolada. A linha inferior mostra a mediana desses mínimos.
Queda P90: Percentil 90 das maiores quedas individuais de tensão. A linha inferior informa a queda a partir da qual a triagem considera o comportamento significativo; o valor inicial é 0,1 pu.
Máximo de violações simultâneas: Maior número e proporção de barras simultaneamente abaixo do Limite inferior VOLT. O cartão informa o instante da ocorrência. A relação recolhível Barras abaixo do limite identifica as barras contabilizadas e seus valores naquele instante.
Persistência ao final: Quantidade de barras cujo último valor válido permanece abaixo de Persistência final VOLT. O cartão informa o limite aplicado, e a relação recolhível Barras persistentes identifica cada barra e seu valor final.

Campos do detalhe de uma barra¶

Ao selecionar um sinal VOLT, o painel Detalhe apresenta:

Inicial -> final: Medianas de até cinco amostras válidas no início e no fim da série.
Mínimo: Menor valor válido e o instante em que ocorreu.
Maior queda: Maior redução observada entre a referência anterior e a amostra corrente.
Duração abaixo do limite: Tempo acumulado em que a tensão permaneceu abaixo do Limite inferior.
Recuperação: Instante em que a tensão voltou ao limite depois de uma violação. Mostra Não recuperou quando a série termina ainda abaixo do limite e Não aplicável quando não houve condição que exigisse recuperação.
Tendência final: Inclinação da regressão linear no trecho final, em pu/s. Indica direção e intensidade local; isoladamente, não prova instabilidade.

Possíveis conclusões de tensão¶

A classificação segue uma precedência conservadora: disponibilidade, possível instabilidade com abrangência, comportamento severo local, violação de limite e ausência de indício. Uma classe mais alta não é somada às inferiores; ela resume o motivo dominante e mantém as métricas visíveis para conferência.

Métrica não disponível: Não há sinais VOLT absolutos em pu suficientes para executar a triagem.
Sem indício relevante: Mínimos, quedas, permanência, recuperação e abrangência foram avaliados e não atingiram os critérios abaixo.
Violação de limite: Ao menos uma barra apresentou valor baixo não nulo abaixo do limite, sem queda ou persistência suficiente para a classe seguinte.
Comportamento local severo ou persistente: Ao menos uma barra apresentou queda significativa, permaneceu abaixo do limite ao final ou conservou oscilação terminal, mas não houve abrangência entre várias barras suficiente para uma indicação sistêmica.
Possível instabilidade de tensão: Pelo menos duas barras apresentaram comportamento persistente e severo e, simultaneamente, pelo menos duas barras ficaram abaixo do limite. É um indício para investigação, não confirmação de colapso nem de sua causa.
Indício inconclusivo: Estado reservado para dados que não permitam separar com segurança as hipóteses previstas. A interface informa a insuficiência encontrada.

Tensão zero não possui classe própria: barras desconectadas são retiradas da triagem. Também não se chama de afundamento generalizado um comportamento observado em apenas uma barra, e coincidência temporal com um evento não demonstra causalidade.

Frequência e sincronismo¶

A seção Resposta eletromecânica monitorada separa sinais por rede nominal e por grandeza física. A escolha afeta em conjunto os cartões de frequência, a triagem de sincronismo e os sinais de frequência exibidos; sinais de outras grandezas permanecem visíveis.

Seletores¶

Rede nominal

Escolhe os sinais absolutos formados em torno de 50 ou 60 Hz. A seleção inicial é a rede com maior quantidade de sinais válidos; em empate, 60 Hz. A classificação usa o valor elétrico impresso pelo ANATEM, nunca palavras geográficas no nome do sinal.

Métricas por

Escolhe o tipo de sinal usado nos cartões:

Centro de massa (FCMS): Frequência do centro de inércia das máquinas síncronas da ilha indicada pelo ANATEM. É a leitura sistêmica ou de ilha.
Velocidade das máquinas (FMAQ): Frequência elétrica do rotor de cada máquina.
Frequência elétrica das barras (FREQ): Frequência local derivada do ângulo da tensão da barra e sujeita ao filtro do ANATEM. Não representa automaticamente a frequência do sistema.

Somente tipos presentes na rede selecionada podem ser escolhidos. O Overview não cria FCMS a partir de várias curvas FREQ.

Campos do resumo de frequência¶

Nadir: Menor frequência instantânea válida entre os sinais do tipo escolhido. O cartão identifica o sinal e o instante do extremo.
Zenith: Maior frequência instantânea válida entre os sinais do tipo escolhido, também com sinal e instante.
RoCoF: Menor e maior taxa de variação da frequência, em Hz/s. Para cada nova amostra, uma regressão linear usa os pontos contidos na janela de tempo. São exigidos ao menos dois pontos cobrindo 80% da janela. O cartão destaca 250 ms e informa também os resultados de 100 e 500 ms; essas janelas são parâmetros de análise, não limites normativos.
Retorno à faixa nominal: Quantidade de sinais que saíram da tolerância em torno da frequência nominal e não voltaram até o fim. A linha inferior separa os que retornaram e os que nunca saíram, e informa a referência e a faixa usada. A relação recolhível Sinais que saíram da faixa identifica cada sinal e informa seu retorno ou a ausência dele.
Assentamento final: Quantidade de sinais que não permaneceram próximos de seu próprio valor final pelo tempo mínimo configurado. A linha inferior apresenta os sinais assentados, o total avaliado, a faixa e a permanência. Não assentou não equivale, sozinho, a perda de sincronismo. A relação recolhível Sinais sem assentamento demonstrado identifica os sinais correspondentes.
Sincronismo: Resume pares ou máquinas avaliados na rede selecionada. Pode mostrar Sem indício, quantidade de indícios, quantidade de confirmações ou Não avaliável. A relação Máquinas contabilizadas no sincronismo detalha a máquina, a referência e a origem da indicação.

Conversão e qualidade dos sinais¶

Antes do cálculo, os modos de FMAQ, FREQ e FCMS são convertidos para Hz:

modo branco: valor absoluto;
modo *: desvio somado à frequência nominal;
modo P de FMAQ: desvio de velocidade em pu;
modo P de FREQ e FCMS: frequência absoluta em Hz.

Zeros e valores não físicos de elementos desligados não entram nos extremos. Quando existe VOLT da mesma barra, amostras de FREQ abaixo da Máscara VOLT são descartadas. Sem essa tensão correspondente, a métrica pode ser calculada, mas recebe Qualidade não verificada.

Estados de sincronismo¶

Sem indício: Os pares avaliáveis não apresentaram tendência terminal compatível com separação pelos critérios correntes.
Tendência terminal não amortecida: Em uma janela final de até cinco segundos, FMAQ afasta-se de forma consistente da frequência nominal ou DELT cresce sem recuperação. Uma janela curta permanece inconclusiva.
Confirmada pelo ANATEM: DANGX1, DANGX2 ou mensagem equivalente do OUT informa violação angular. A confirmação não autoriza inventar uma comparação angular ausente no PLT.
Não avaliável: Falta referência válida ou combinação de sinais suficiente. O Overview não escolhe silenciosamente outra referência.

Parâmetros da análise¶

Os parâmetros ficam no perfil local do IAnatem. Alterá-los recompõe a triagem, mas não modifica o STB, o OUT nem o PLT. Restaurar padrões retorna aos valores abaixo.

Parâmetros de tensão¶

Limite inferior VOLT (pu) — padrão 0,8: Limiar usado na duração abaixo do limite e na contagem de violações simultâneas quando o caso não fornece limite próprio.
Persistência final VOLT (pu) — padrão 0,8: Limiar aplicado ao último valor válido de cada barra para compor a relação Barras persistentes.
Máscara VOLT para FREQ (pu) — padrão 0,2: Valor abaixo do qual uma amostra FREQ associada à mesma barra é ignorada na análise do Overview. A mesma máscara também é aplicada aos sinais VOLT e FREQ apresentados como sinal global na linha do tempo.

Parâmetros de frequência¶

Faixa nominal (Hz) — padrão 0,1: Tolerância em torno de 50 ou 60 Hz usada para saída e retorno à faixa.
Faixa final (Hz) — padrão 0,05: Tolerância em torno do valor final de cada sinal usada no assentamento.
Permanência final (s) — padrão 1: Tempo contínuo mínimo dentro da faixa final para demonstrar assentamento.
RoCoF curto (s) — padrão 0,1: Janela mais sensível a variações rápidas.
RoCoF destaque (s) — padrão 0,25: Janela exibida em primeiro plano no cartão de RoCoF.
RoCoF longo (s) — padrão 0,5: Janela menos sensível a oscilações rápidas. O Anatem mantém as três janelas em ordem crescente.

Parâmetros de sincronismo¶

Diferença de frequência (Hz) — padrão 0,2: Afastamento mínimo entre máquina e referência usado na triagem de possível perda de sincronismo.
Persistência (s) — padrão 0,5: Duração mínima do afastamento de frequência ou da tendência angular.
Crescimento angular (graus) — padrão 20: Crescimento mínimo da separação angular exigido quando esse par de sinais está disponível.
Margem de recuperação (graus) — padrão 5: Redução mínima a partir do maior afastamento angular para considerar que houve recuperação.

Sinais do PLT¶

A seção Comportamento das variáveis permite pesquisar por tipo, nome ou identificador. A lista preserva a ordem dos sinais no PLT e apresenta progressivamente os resultados para manter a navegação responsiva.

Campos da lista¶

Sinal: Nome personalizado do DPLT ou, na ausência dele, tipo e identificador. O nome personalizado é rótulo de exibição: não altera unidade, identidade física ou agrupamento.
Faixa e regime: Combina sparkline e boxplot. A linha horizontal vai do mínimo ao máximo; a caixa vai de Q1 a Q3; o traço marca a mediana; a curva reduzida mostra a evolução temporal. Cada linha usa sua própria escala.
Inicial -> final: Medianas de até cinco valores válidos em cada extremidade da série. Com menos de cinco valores, usa todos os disponíveis naquela janela.

Campos do painel Detalhe¶

Zoom inicial — até 2 s: Curva do início da simulação, com marcadores dos eventos que ocorreram no intervalo.
Horizonte completo: Curva reduzida de todo o período. A simplificação é apenas visual; as métricas continuam considerando todas as amostras válidas.
Mínimo e Máximo: Extremos entre as amostras válidas do sinal.
Mediana: Valor central da distribuição válida.
Dispersão interquartil: Diferença Q3 - Q1; resume a variação da metade central dos valores.
Instante do mínimo: Tempo correspondente ao menor valor válido.
Tendência final: Inclinação da regressão linear sobre os últimos vinte valores válidos, na unidade do sinal por segundo. Indica direção, não estabilidade comprovada.

Para sinais de tensão ou frequência, o painel substitui esse conjunto genérico pelas métricas específicas descritas nas seções anteriores.

Linha do tempo: eventos e visão sistêmica¶

A linha do tempo reúne os eventos e um sinal global no mesmo gráfico. Os valores do eixo vertical acompanham a unidade do sinal selecionado, em Hz ou pu.

Analisar a partir de: Define o início das análises de tensão e frequência. O tempo pode ser digitado ou escolhido ao arrastar a linha vertical de corte. Nesse caso, o próprio instante é incluído e as seções indicam t >= tempo.
Após evento: Os atalhos posicionam o corte imediatamente depois do evento escolhido. As seções de tensão e frequência passam a indicar t > tempo.
Sinal global: Permite escolher FCMS, FMAQ, FREQ ou VOLT, conforme os sinais disponíveis. A linha representa a mediana ponto a ponto, e a área representa a faixa entre P10 e P90. Quando existe somente um sinal FCMS, linha e área coincidem. A escolha de FCMS, FMAQ ou FREQ também acompanha o tipo selecionado nas métricas de frequência.
Eventos: Enquadra o eixo horizontal segundo a janela dos eventos, preservando a regra de escala usada para posicioná-los.
Sistema: Enquadra todo o horizonte disponível da simulação.
Navegação no eixo horizontal: A roda do mouse amplia ou reduz a janela em torno do ponteiro. Manter o botão central pressionado e arrastar seleciona um novo intervalo. Um duplo clique com o botão central restaura o enquadramento Eventos ou Sistema atualmente escolhido. Essas operações alteram somente o trecho visível; o início da análise continua definido pela linha de corte.
Marcador: O rótulo resume o código e a quantidade de ocorrências agrupadas. Passar o ponteiro mostra instante, linha e texto. Clicar fixa o pop-up; o marcador muda para o estado FIXADO. Um novo clique ou outra seleção libera o detalhe.
Eventos sem instante: Permanecem listados separadamente quando o OUT não permite posicioná-los de forma temporal segura.

Avisos, erros e erros ignorados não são duplicados nessa linha; consulte a seção Diagnósticos do Relatório Interativo.

Como interpretar os indicadores¶

As curvas reduzidas exibidas na lista são uma prévia visual; os valores dos cartões e do painel Detalhe usam todas as amostras válidas do PLT.

Sem indício relevante significa que os critérios configurados não foram atingidos pelos sinais disponíveis. Leia essa conclusão junto com a cobertura e os estados Não disponível, Não avaliável ou Qualidade não verificada que aparecerem na mesma seção.

Na análise de tensão, uma barra em zero é tratada como desconectada. Valores baixos não nulos continuam sendo avaliados. Na análise de frequência, FREQ representa a frequência local da barra; FCMS representa a frequência média da ilha; e FMAQ representa a frequência de uma máquina.

A linha do tempo mostra a ordem e a proximidade dos eventos junto ao comportamento global selecionado. Use os detalhes do evento, o sinal global e as curvas individuais para investigar sua relação com a resposta observada.

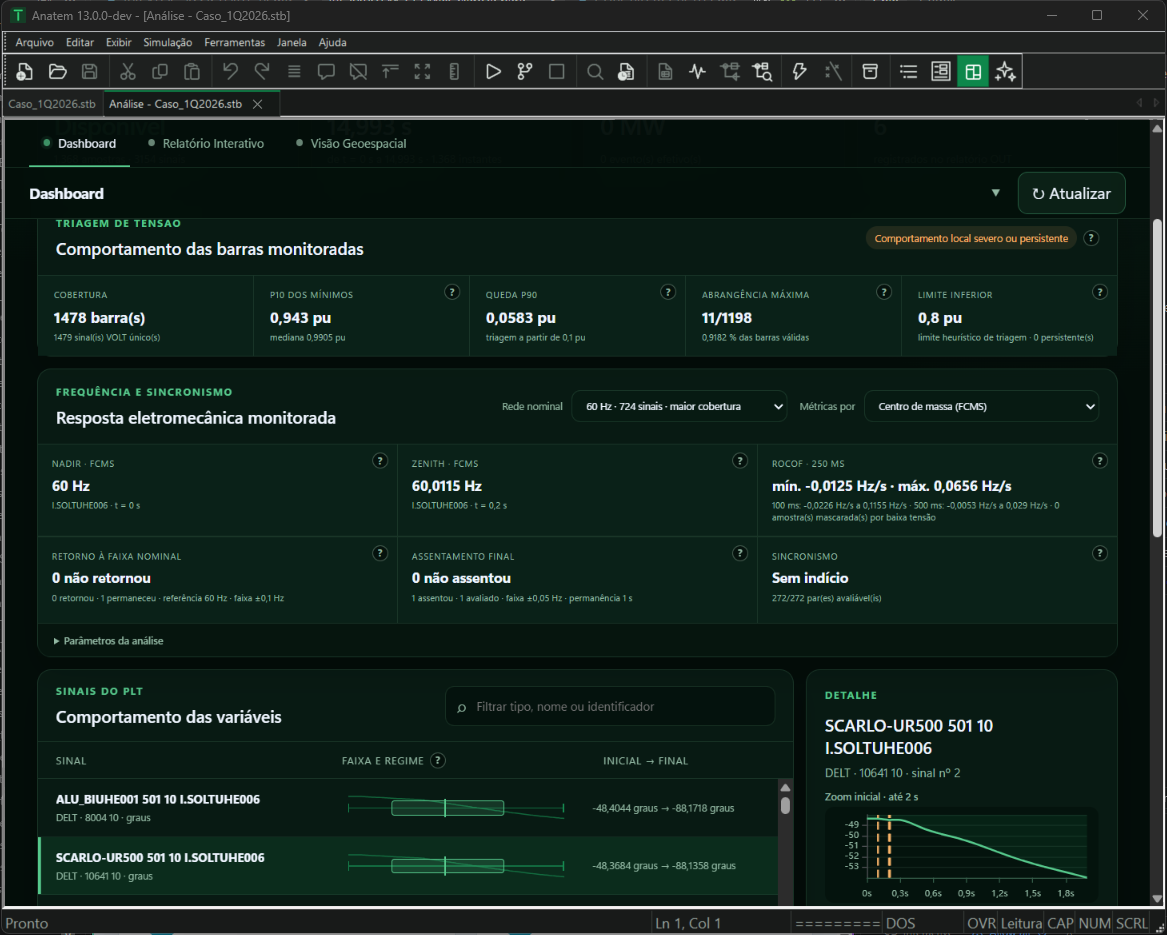

Fig. 4 Overview com triagem de tensão, métricas de frequência e sincronismo, detalhe dos sinais do PLT e linha do tempo sistêmica.¶
