VSC-HVDC¶
O modelo VSC-HVDC implementado no ANATEM foi desenvolvido utilizando Controladores Definidos pelo Usuário (CDU) associados ao código DFNT.
A modelagem representa a dinâmica dos conversores VSC, da linha em corrente contínua e dos sistemas de controle associados ao elo HVDC.

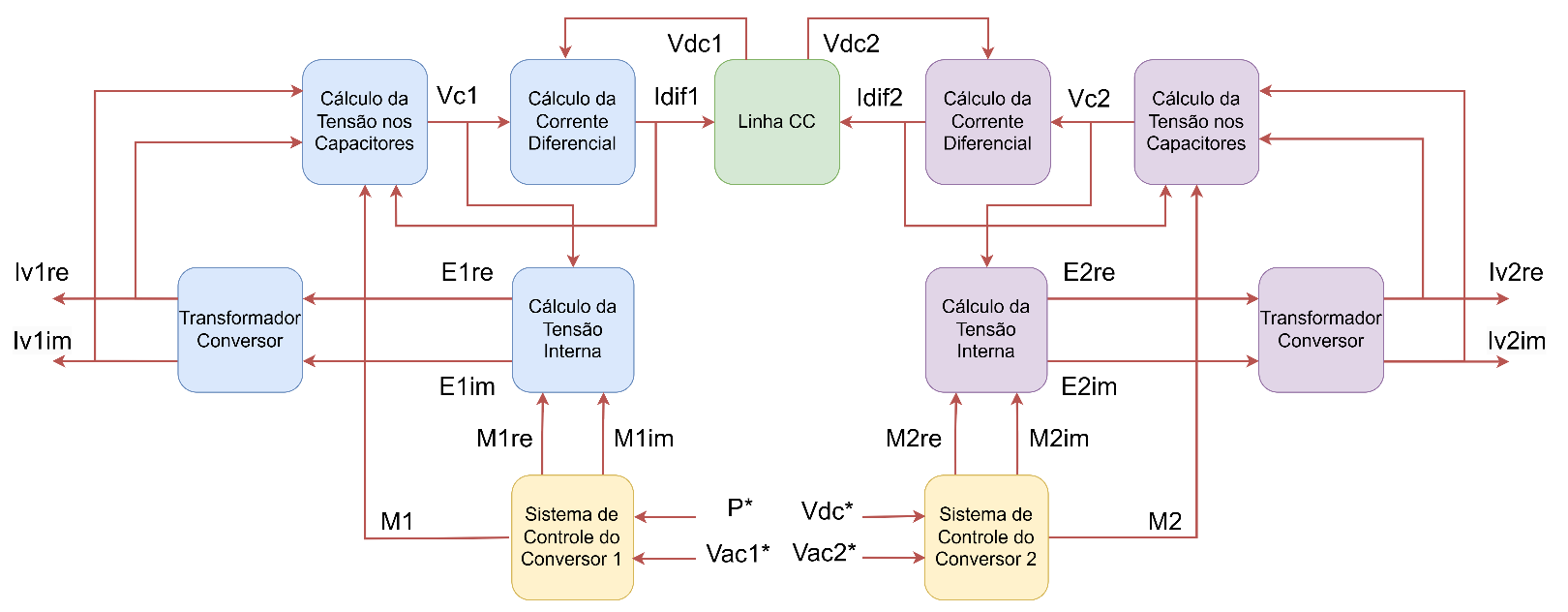

A estrutura geral do modelo é apresentada na figura acima, incluindo:
cálculo das tensões nos capacitores;
cálculo da corrente diferencial;
representação da linha CC;
cálculo das tensões internas dos conversores;
sistemas de controle dos conversores.
O modelo foi desenvolvido pelo CEPEL em colaboração com a Empresa de Pesquisa Energética (EPE) e é compatível com estudos de estabilidade eletromecânica voltados ao planejamento da expansão do sistema elétrico.
