Visão Geoespacial¶

A Visão Geoespacial é uma das visões da aba de Análise. Ela associa a rede elétrica a um arquivo geográfico do caso. Em EXSI, permite localizar excursões, diferenças temporais e eventos. Em EAMI e EAIF, projeta no mapa os índices fora da diagonal relativos a uma barra focal.

O mapa apresenta os resultados já calculados e permite relacioná-los à posição e à topologia dos elementos do caso.

Arquivo GEO¶

A associação preferencial é feita no DARQ com o tipo GEO:

DARQ
GEO       exemplo.geo.json
999999

O caminho relativo é resolvido a partir do STB principal. Na ausência de um arquivo GEO do caso, o Anatem oferece uma base própria construída para o SIN de referência. O usuário escolhe se deseja utilizá-la.

Essa base pode não representar a rede, a configuração ou a época do estudo aberto. Use-a como apoio visual e confira sua cobertura antes de interpretar o mapa.

Se nenhuma base geográfica for carregada, somente a Visão Geoespacial fica indisponível. Overview, Relatório Interativo, simulação e edição continuam disponíveis.

Formato do arquivo GEO¶

O Anatem distribui o schema network-geography.schema.json na pasta geography. Ele descreve os campos aceitos e permite conferir a estrutura de uma base GEO; não contém a geografia do caso e não interfere na simulação. A mesma pasta contém Caso_1Q2026.geo.json, a base genérica do SIN usada como referência.

As chaves do arquivo JSON são mantidas em inglês para preservar o formato. Na Visão Geoespacial, elas são apresentadas em português:

nodes: nós geográficos;
buses: barras elétricas;
trunks: troncos geográficos;
circuits: circuitos elétricos.

Consulte Arquivo de Dados Geográficos para a declaração no DARQ, a estrutura do arquivo e os cuidados de proveniência.

Base de referência do SIN¶

O Anatem inclui uma base genérica para o caso SIN de referência. Ela combina o inventário elétrico do caso com uma fotografia pública de coordenadas de subestações. Construída a partir de dados públicos, essa base tem finalidade ilustrativa: é apropriada para contexto regional e demonstração, mas não constitui cadastro oficial ou atualizado de cada ativo.

As bases geográficas adequadas a cada estudo ficam a critério dos provedores oficiais das bases elétricas correspondentes, como o ONS e a EPE. Quando disponibilizadas, essas bases específicas devem ser preferidas à referência genérica distribuída com o Anatem.

A visão funciona com os dados instalados, sem depender de conexão durante o uso. O Brasil é o enquadramento padrão; Argentina e Paraguai também são apresentados quando houver dados geográficos do caso nesses territórios.

Modelo elétrico e geográfico¶

Barra: Elemento elétrico identificado pelo número do RBAR.
Circuito: Ligação elétrica individual identificada pela topologia do RLIN.
Nó: Posição geográfica que pode reunir uma ou mais barras.
Tronco: Geometria que pode reunir um ou mais circuitos. Circuitos paralelos continuam individualizados no detalhe.

Uma barra pode possuir posição exata, aproximada ou não mapeada. A interface identifica as posições aproximadas como orientação regional, e não como coordenadas cadastrais. Elementos não mapeados permanecem no inventário elétrico sem receber posição inventada.

Cabeçalho e cobertura¶

O cabeçalho comum identifica Visão Geoespacial, o caso e os arquivos da análise. O chevron recolhe a interpretação auxiliar sem ocultar o título.

Mapa estático ou Mapa dinâmico: Informa se a medida depende do instante corrente. A excursão usa todo o período; os extremos usam o intervalo a partir do marco escolhido; comparação e diferença usam A e B.
Cobertura: Resume nós, barras, troncos, circuitos e resultados que puderam ser associados. Elemento sem posição não é elemento inexistente, e elemento sem resultado não é automaticamente inválido.

O restante do cabeçalho acompanha o tipo de análise. EXSI mostra a grandeza e a medida temporal; EAMI e EAIF identificam a matriz e o sentido da leitura. A mudança de tipo não altera o arquivo GEO.

Controles de resultado¶

Grandeza

Escolhe Ângulo, Frequência ou Tensão. Somente sinais compatíveis e associados a uma barra participam da camada de resultados.

Medida

Define a leitura temporal:

Excursão máximo - mínimo: Diferença não negativa entre o maior e o menor valor de cada série em todo o horizonte. É um mapa estático.
Comparação entre instantes: Usa os instantes A e B. Pode mostrar os dois mapas lado a lado ou a diferença B - A.
Mínimo / máximo: Mostra, lado a lado e com escala comum, o menor e o maior valor real de cada posição a partir do tempo escolhido. O tempo inicial padrão é o início da simulação.

Analisar a partir de

Na medida Mínimo / máximo, define em segundos a primeira amostra da janela. Aceita ponto ou vírgula. Os dois mapas passam a considerar somente as amostras desse instante em diante, sem alterar o PLT.

Após evento DEVT

Os atalhos posicionam o início imediatamente depois do instante de um evento programado, por exemplo após a remoção de um curto-circuito. Os primeiros eventos aparecem como botões; os demais ficam no seletor Outros eventos. Diferentemente do tempo digitado, o atalho não inclui amostras registradas exatamente no instante do evento.

Ignorar VOLT abaixo de — padrão 0,2 pu

Disponível para Tensão em Mínimo / máximo. Valores inferiores à máscara não participam da procura dos extremos, evitando que trechos desenergizados sejam apresentados como mínimos de tensão. Esse ajuste pertence à Visão Geoespacial e não altera o valor configurado no Overview nem os arquivos do caso.

Mostrar apenas barras com mínimo abaixo de

Disponível para Tensão em Mínimo / máximo. Ao ativar o filtro, informe um limite em pu, como 0,6 ou 0,8. Só aparecem as barras cuja menor tensão na janela ficou abaixo desse valor. O mapa de máximo mostra as mesmas barras selecionadas pelo mínimo, permitindo comparar sua recuperação. O filtro é aplicado depois da máscara de tensão.

Os extremos da janela consideram todas as amostras válidas dos arquivos PLT, inclusive oscilações breves entre os pontos mostrados na animação. Se não houver amostras após o marco ou nenhuma barra atender ao limite, a visão informa isso sem reutilizar valores de outro intervalo.

Exibição: Aparece na comparação. Antes / depois abre painéis A e B; Diferença B - A abre um mapa dinâmico único com o sinal da variação.
Mostrar 10 maiores: Restringe a camada de resultados aos dez valores positivos e aos dez negativos de maior magnitude no modo de diferença. Não elimina dados do modelo nem altera a escala numérica.
Eventos DEVT: Mostra ou oculta os eventos programados do caso.
Atuações decorrentes: Mostra ou oculta relés, ERACs e outras ocorrências registradas durante a simulação. O rótulo descreve sua origem temporal, sem afirmar causalidade.

Afetação geográfica EAMI e EAIF¶

Em EAMI e EAIF, o mapa não usa tempo, reprodução ou eventos EXSI. Ele apresenta um recorte direcional da matriz de fatores fora da diagonal.

Sentido da leitura: Aplicação focal -> monitoradas lê a linha da aplicação escolhida e mostra as barras monitoradas mais afetadas. Aplicações -> monitorada focal lê a coluna da barra escolhida e mostra quais aplicações mais a afetam. A direção das setas acompanha essa escolha.
Barra focal: Define a linha ou coluna usada no mapa. Um duplo clique em outra bolha torna focal a barra de maior fator representada naquela posição.
Exibir: 10 maiores é a visão inicial. Todos os índices inclui todos os valores fora da diagonal e MIIF \(\geq 0{,}15\) aplica esse limiar sem modificar o relatório original.
Enquadramento: Região analisada aproxima os elementos do recorte. Brasil inteiro mantém o enquadramento nacional. Ambos preservam a proporção do mapa.

Cada bolha mostra o índice MIIF × 100: sem casa decimal no EAMI e com uma casa decimal no EAIF. O painel de detalhe conserva o fator MIIF original com maior precisão. Tamanho da bolha e espessura da seta indicam intensidade; a diagonal própria, de valor unitário, não participa do mapa. A seta termina na borda da bolha de destino para que sua direção permaneça visível.

Quando várias barras ocupam a mesma posição, a bolha usa o maior fator, sem soma ou média. O detalhe lista os valores individuais, e o ranking lateral continua ordenado por barra. A matriz completa e seus valores permanecem no Relatório Interativo.

Cores, paletas, tamanho e agregação¶

O tamanho da bolha representa a magnitude do resultado. A cor representa o sinal em relação à referência na paleta Padrão:

verde: acima da referência ou diferença B - A positiva;
vermelho com contorno tracejado: abaixo da referência ou diferença B - A negativa;
excursão máximo-mínimo: verde, pois a medida é não negativa.

Para tensão absoluta, a referência visual é 1 pu. Para frequência e ângulo, é o valor inicial da própria série. Na diferença de tensão, a intensidade do tamanho satura em |0,2 pu|, mas o detalhe conserva o valor real.

Quando várias barras ou sinais compartilham a mesma coordenada, o mapa não os soma. A bolha usa o resultado de maior valor absoluto. No modo mínimo/máximo, o painel mínimo escolhe o menor valor real e o máximo, o maior.

Paleta do mapa

O seletor identificado pelo símbolo de olho altera somente as cores da Visão Geoespacial:

Padrão: Preserva verde para positivo e vermelho para negativo.
Daltonismo - azul/laranja: Substitui a distinção verde/vermelho por azul/laranja.
Alto contraste: Aumenta a diferença de luminosidade entre resultados, eventos, foco e elementos separados.

A escolha também aparece nas legendas, na captura PNG e na gravação WebM. É uma preferência do usuário, independente do tema geral e do STB. Tamanho, valor numérico, formas, rótulos e contorno continuam disponíveis para que a leitura não dependa apenas de cor.

Valores abaixo de 0,001 pu para tensão e 0,01 Hz para frequência são tratados como zero apenas na camada visual. O tamanho satura em 0,4 pu e 2 Hz, respectivamente. Nenhum desses limites altera o valor do Overview, do PLT ou do detalhe.

Elementos sobrepostos¶

Um círculo um pouco maior e tracejado indica que a posição reúne dois ou mais elementos visíveis. Clique uma vez para separá-los radialmente. As linhas-guia apontam para a posição geográfica original, e o indicador com sinal de menos no centro recolhe a separação.

Em EAMI e EAIF, o duplo clique continua mudando a barra focal; o clique simples apenas separa os elementos. O botão direito também pode abrir ou recolher a separação fora dos mapas lado a lado. Mudar foco, sentido, filtro, grandeza, medida, contexto ou caso recolhe a composição automaticamente.

Nos mapas EXSI lado a lado, passar o ponteiro sobre uma bolha abre o popup do elemento correspondente nos dois painéis. O botão direito fixa os dois popups, identificados pelo selo FIXADO, para facilitar uma captura de tela. Repita o botão direito sobre o mesmo resultado para liberar os popups.

Mapa e sincronização A/B¶

Nos modos lado a lado, A e B têm áreas de desenho independentes: linhas, bolhas e marcadores de um painel não atravessam o divisor. Centro e zoom são sincronizados nos dois sentidos, preservando a proporção da geometria. Mover um mapa move o outro, mas a camada de resultado de cada painel só muda quando seu próprio instante muda.

Instante A: Referência da comparação.
Instante B: Instante observado ou subtraído de A.
Atalho: Início / fim posiciona A na primeira e B na última amostra. Personalizado preserva os valores escolhidos.

Os campos aceitam ponto ou vírgula. Se o tempo digitado não corresponde a uma amostra, a interface usa a amostra disponível mais próxima.

Reprodução¶

Reproduzir em loop: Percorre o modo dinâmico único desde o início. Em 1×, um segundo simulado corresponde a um segundo real.
Velocidade: Oferece 0,25×, 0,5×, 1×, 2× e 4×. A legenda informa a relação entre tempo simulado e real.

A reprodução interpola resultados entre amostras adjacentes, mas não atravessa um instante DEVT por interpolação: a mudança no evento é discreta. Centro, zoom, mapa-base, troncos e marcadores permanecem estáveis; somente a camada de resultado é atualizada.

Reprodução, velocidade e gravação ficam desativadas nos modos lado a lado. Para animar uma comparação, selecione Diferença B - A.

Exportação visual¶

Capturar PNG: Salva a composição corrente com título, caso, grandeza, medida, instante, velocidade e eventos exibidos.
Gravar ciclo WebM: Quando a gravação estiver disponível no sistema, inicia no primeiro instante, registra um ciclo completo a 60 quadros por segundo e salva o arquivo automaticamente. O painel informativo usa a mesma composição da captura.

Essas ações exportam a visualização; não exportam uma nova base elétrica nem substituem os dados numéricos do PLT.

Detalhe e legenda¶

Selecionar uma bolha abre o painel Leitura do mapa.

Nó: Identidade geográfica selecionada.
Barras agregadas: Relação das barras elétricas que compartilham a posição.
Sinal e valor: Grandeza usada na bolha, valor real, instante ou intervalo e identidade do sinal.
Tronco: Relação dos circuitos associados à geometria selecionada.

A legenda distingue bolhas positivas e negativas, eventos DEVT, atuações decorrentes e troncos. Em EAMI e EAIF, ela distingue barra focal, direção das setas e posições com elementos sobrepostos. A lista Eventos do caso descreve separadamente cada DEVT com instante e localização elétrica nos casos EXSI.

Eventos no mapa¶

Eventos DEVT localizados usam marcadores pequenos, laranja, constantes e numerados pela ordem temporal. Eventos próximos podem formar um único marcador de raio, preservando no detalhe curto, abertura e remoção de curto.

Atuações decorrentes usam símbolo diferente. O mapa pode mostrar que uma ocorrência veio depois de um evento; isso não demonstra que uma causou a outra.

Como interpretar o mapa¶

A Visão Geoespacial está disponível para resultados EXSI e para os recortes direcionais EAMI/EAIF. Em EAMI e EAIF, o mapa complementa a matriz do Relatório Interativo; não a substitui e não representa uma evolução temporal. As posições marcadas como aproximadas servem para orientação regional, sem valor de coordenada cadastral.

Os troncos representam as ligações identificadas no caso; proximidade no mapa não significa conexão elétrica. Os valores são associados às barras e não são interpolados ao longo do desenho de um tronco. Quando várias barras compartilham uma coordenada, consulte Leitura do mapa para ver todos os elementos representados pela bolha.

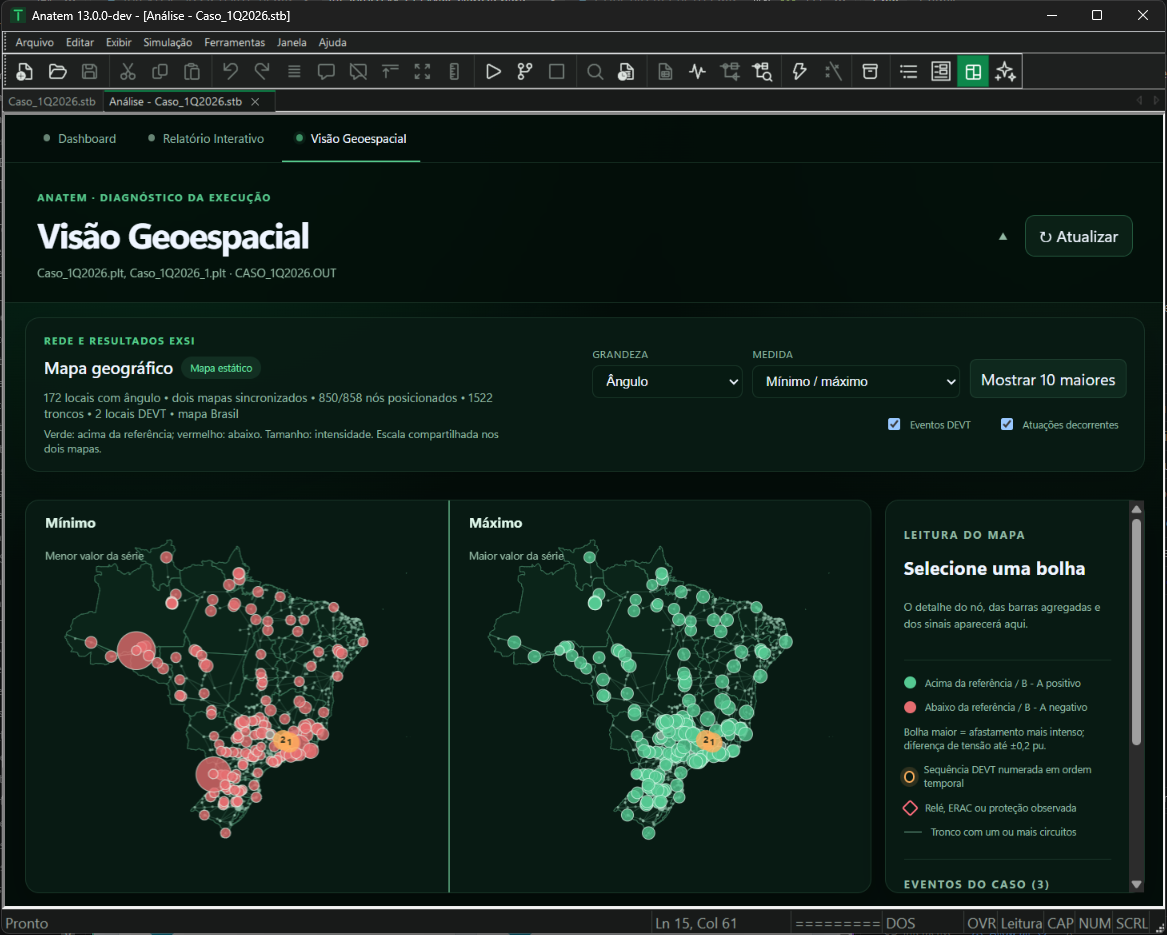

Fig. 6 Visão Geoespacial comparando valores mínimo e máximo no mapa, com eventos e leitura dos elementos representados.¶
